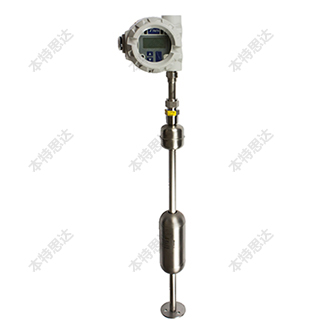

BTY-CM兩線制高精度智能磁致伸縮液位計，是基于磁致伸縮感應扭轉波原理研制而成的可同時測量液位、界面的測量儀表。由于其測量過程中不受壓力、溫度、介電常數等因素變化的影響，具有精度高、穩定性好、可靠性高、使用壽命長、安全可靠等優點。被廣泛應用于過程控制、石油加工、制藥、食品加工、水處理、罐區管理、加油站地下庫存等領域中的液位、界面的測量與控制。 智能磁致伸縮液位計具有HART 協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD 液晶進行各種參數調整?？山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定等。

工作原理

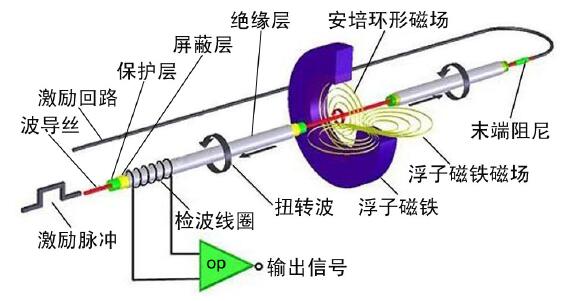

      磁致伸縮液位計主要由電子部件、磁致伸縮波導絲、浮子等部分組成。測量時，電子部件產生一個電流“激勵”脈沖，該脈沖電流以光速沿波導絲向下運行，并在波導絲周圍形成周向安培環形磁場。當激勵脈沖電流產生的環形磁場與浮子內永磁鐵產生的偏置磁場相遇時，浮子周圍的磁場發生改變，從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個感應扭轉波脈沖，該扭轉波以聲速由產生點向波導絲的兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢波裝置接收，并由電子部件測量出脈沖電流與扭轉波的時間差，再乘以扭轉波在波導絲中的傳播速度（固定量為2800m/s），即可計算出浮子產生扭轉波的位置與測量基準點間的距離，也就是液面的位置。磁致伸縮液位計傳感器原理見下圖。

技術性能

測量范圍：剛性桿式0.1～5m，柔性管式0.5～20m

精    度：±1mm或0.1%取較大值；±2mm或0.2%取較大值

分 辨 率：0.1mm

適用介質：與探頭材料相兼容的液體

工作壓力：-0.05～10MPa

工作溫度：-40～85℃（-20～70℃帶LCD表頭）

介質溫度：-40～100℃(高溫型-40～200℃)

介質密度：0.5～2.0 g/cm3

介質粘度：≤0.8Pa·S

穩 定 性：±0.1％FS/年

溫度系數：在環境溫度范圍內均為0.1％/10℃

電源電壓：9～45V DC，通常24V DC

輸出信號：4～20mA DC二線制

負載：50×(電源電壓-9)Ω

阻 尼：0～24s之間可調

死 區：上死區50mm；下死區50mm

電源影響：小于輸出量程的0.005%/V

負載影響：供電電壓恒定時，負載變化沒有影響

濕度影響：0～95％相對濕度無影響

振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS

外 殼：模壓鑄鋁（外涂環氧樹脂）

防護等級：探頭IP68、表頭IP65

防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6

現場指示：多功能LCD數字顯示表

電氣接口：M20×1.5陰螺紋

過程連接：DN50、DN80、DN100法蘭或M18×1.5、M20×1.5、G3/4"陽螺紋或特殊定制

探桿材料：304、316L、PP、PVC、PTFE

浮子材料：304、316L、PP、PTFE

接 地：儀表外殼應與罐壁和大地良好連接

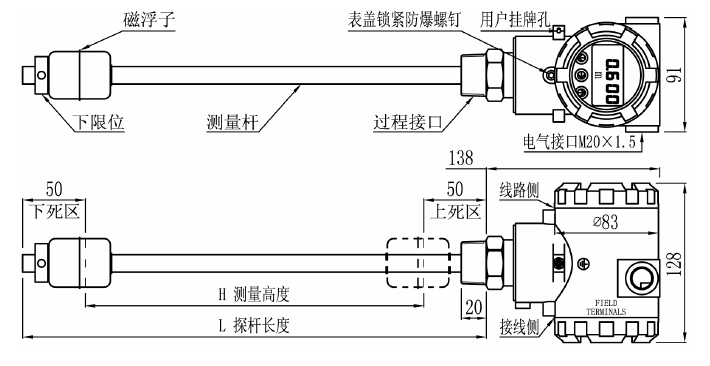

外形尺寸及安裝方式

外形尺寸

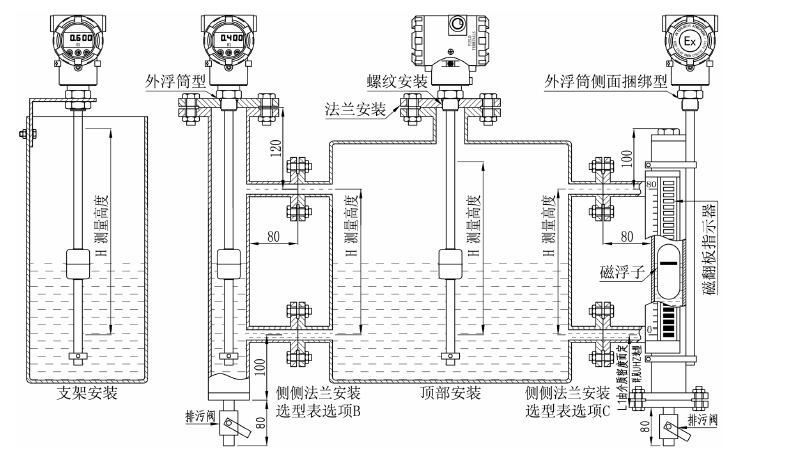

安裝方式
